ऑप्टिकल फाइबर पैच कॉर्ड के लिए चार प्रकार के कनेक्टर का परिचय

ऑप्टिकल फाइबर पैच कॉर्ड के लिए विभिन्न प्रकार के कनेक्टर होते हैं, जिनका ऑप्टिकल फाइबर और केबल के क्षेत्र में बहुत महत्व है। मोटे तौर पर, विभिन्न प्रकार के ऑप्टिकल केबल कनेक्टर्स को अनुप्रयोग, ऑप्टिकल फाइबर कोर की संख्या, ऑप्टिकल फाइबर मोड, ट्रांसमिशन विधि, ट्रांसमिशन माध्यम, लंबाई, पॉलिशिंग प्रकार और समाप्ति विधि जैसे मानकों के अनुसार वर्गीकृत किया जा सकता है। फ़ाइबर ऑप्टिक कनेक्टर प्रकारों के विस्तृत वर्गीकरण के बारे में जानने के लिए इस लेख को ब्राउज़ करें।

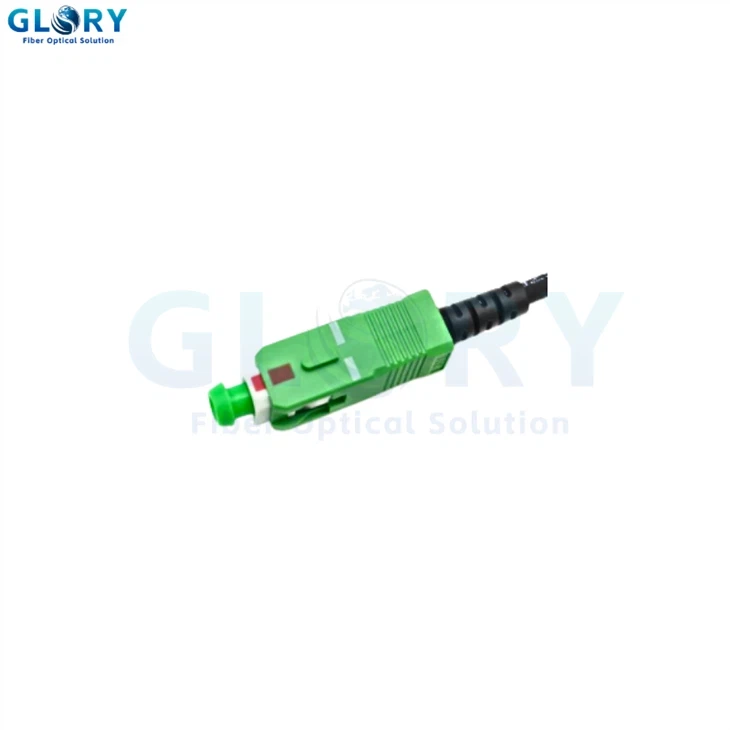

I. एससी कनेक्टर: मानक चयन

SC कनेक्टर्स का व्यापक रूप से डेटा केंद्रों में उपयोग किया जाता है जहां उच्च गति डेटा ट्रांसमिशन महत्वपूर्ण महत्व रखता है। वे एकल {{2}मोड और बहु-मोड ऑप्टिकल फाइबर दोनों के साथ संगत हैं, जो उन्हें अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए उपयुक्त बनाता है। चाहे लंबी दूरी पर डेटा संचारित करना हो या स्थानीय क्षेत्र नेटवर्क के भीतर, एससी कनेक्टर विश्वसनीय और कुशल कनेक्शन प्रदान कर सकते हैं। दूरसंचार एक अन्य क्षेत्र है जहां एससी कनेक्टर्स का व्यापक रूप से उपयोग किया जाता है। इनका उपयोग आम तौर पर टेलीफोन नेटवर्क, फाइबर से लेकर {{8}होम (एफटीटीएच) इंस्टॉलेशन और अन्य दूरसंचार अनुप्रयोगों में किया जाता है।



एससी कनेक्टर्स का उच्च प्रदर्शन और विश्वसनीयता उन्हें ऑप्टिकल फाइबर नेटवर्क पर आवाज, डेटा और वीडियो सिग्नल प्रसारित करने के लिए एक आदर्श विकल्प बनाती है।



एससी कनेक्टर्स के उपयोग से स्थानीय क्षेत्र नेटवर्क (लैन) को भी लाभ होता है। इनका उपयोग आम तौर पर ईथरनेट में किया जाता है, जो उपकरणों के बीच उच्च गति डेटा ट्रांसमिशन की अनुमति देता है। एससी कनेक्टर एक सुरक्षित और स्थिर कनेक्शन प्रदान करता है, जो न्यूनतम सिग्नल हानि और उच्च डेटा ट्रांसमिशन दर सुनिश्चित करता है।



द्वितीय. एलसी कनेक्टर: कॉम्पैक्ट फिर भी शक्तिशाली

एलसी कनेक्टर्स के व्यापक उपयोग का एक अन्य कारण विभिन्न प्रकार के ऑप्टिकल फाइबर के साथ उनकी संगतता है, जिसमें एकल {{0}मोड और मल्टी{1}}मोड ऑप्टिकल फाइबर शामिल हैं। यह बहुमुखी प्रतिभा विभिन्न नेटवर्क आर्किटेक्चर में निर्बाध एकीकरण की अनुमति देती है और यह सुनिश्चित करती है कि एलसी कनेक्टर का उपयोग अनुप्रयोगों की एक विस्तृत श्रृंखला में किया जा सकता है।



तृतीय. एमटीपी/एमपीओ ऑप्टिकल फाइबर कनेक्टर



एमटीपी/एमपीओ ऑप्टिकल फ़ाइबर कनेक्टर मल्टी-फाइबर कनेक्टर के रूप में अपने अद्वितीय डिज़ाइन के कारण अन्य ऑप्टिकल फ़ाइबर कनेक्टर से अलग दिखता है। एससी या एलसी कनेक्टर के विपरीत, जो आम तौर पर एक ही ऑप्टिकल फाइबर को समायोजित करते हैं, एमटीपी/एमपीओ कनेक्टर एक ही आयताकार फेरूल के भीतर कई ऑप्टिकल फाइबर को जोड़ते हैं। ये कनेक्टर 12 से 24 ऑप्टिकल फाइबर को समायोजित कर सकते हैं और उच्च बैंडविड्थ ऑप्टिकल फाइबर समानांतर कनेक्शन के लिए अत्यधिक उपयुक्त हैं।

फेर्यूल्स के भीतर कई ऑप्टिकल फाइबर को समायोजित करने के लिए, बड़े आकार के एमटीपी/एमपीओ कनेक्टर की आवश्यकता होती है। यह डिज़ाइन कई डेटा स्ट्रीम के एक साथ प्रसारण की अनुमति देता है और उन अनुप्रयोगों के लिए अत्यधिक उपयुक्त है जिनके लिए उच्च डेटा क्षमता की आवश्यकता होती है, जैसे कि 40G और 100G नेटवर्क।



हालाँकि, एमटीपी/एमपीओ कनेक्टर्स की जटिलता उनकी ध्रुवता और पुरुष और महिला सिर के विन्यास में निहित है। सही संरेखण सुनिश्चित करने और गलत कनेक्शन को रोकने के लिए कनेक्टर एक कुंजीयन तंत्र से सुसज्जित है। कुंजी ऊपर और कुंजी नीचे की दिशाएं कनेक्टर पर कुंजी की स्थिति को संदर्भित करती हैं, जो एडाप्टर या सॉकेट पर संबंधित कीवे से मेल खाना चाहिए। इसके अलावा, एमटीपी/एमपीओ कनेक्टर पुरुष और महिला दोनों संस्करणों में आते हैं, और एक सफल कनेक्शन के लिए उन्हें सही ढंग से जोड़ा जाना चाहिए।



यद्यपि एमटीपी/एमपीओ कनेक्टर जटिल हैं, उच्च घनत्व वाले कनेक्शन और कुशल डेटा ट्रांसमिशन में उनके महत्वपूर्ण फायदे हैं। वे एक ही कनेक्टर में कई ऑप्टिकल फाइबर को संभाल सकते हैं, जिससे कनेक्शन के लिए आवश्यक स्थान की मात्रा कम हो जाती है, जो उन्हें डेटा केंद्रों और सीमित स्थान वाले अन्य वातावरणों में मूल्यवान बनाती है। इसके अलावा, एमटीपी/एमपीओ कनेक्टर्स की समानांतर ट्रांसमिशन क्षमता उच्च बैंडविड्थ और तेज़ डेटा ट्रांसमिशन दर प्राप्त कर सकती है।



चतुर्थ. एसटी कनेक्टर्स: पारंपरिक और विश्वसनीय



अपने पारंपरिक डिजाइन के बावजूद, एसटी (स्ट्रेट टिप) कनेक्टर ऑप्टिकल फाइबर के क्षेत्र में अपनी अद्वितीय विश्वसनीयता के लिए प्रसिद्ध हैं। इन कनेक्टरों में एक बेयॉनेट प्रकार का युग्मन तंत्र होता है, जो एक सुरक्षित और स्थिर कनेक्शन सुनिश्चित करता है। बेयॉनेट कपलिंग में एक ट्विस्ट - लॉक मैकेनिज्म शामिल होता है, जिसमें कनेक्टर डाला जाता है और फिर इसे जगह पर लॉक करने के लिए ट्विस्ट किया जाता है। यह डिज़ाइन एक मजबूत और विश्वसनीय कनेक्शन प्रदान करता है जो आकस्मिक वियोग को रोक सकता है।



एसटी कनेक्टर का सिरेमिक फ़र्पिन विश्वसनीयता को और बढ़ाता है और फाइबर कोर का सटीक संरेखण सुनिश्चित करता है। यह संरेखण विधि सिग्नल हानि को कम कर सकती है और ऑप्टिकल फाइबर लिंक के प्रदर्शन को अधिकतम कर सकती है। फ़र्पिन में प्रयुक्त सिरेमिक सामग्री पहनने-प्रतिरोधी और संक्षारण-प्रतिरोधी भी है, जो कनेक्टर की दीर्घकालिक विश्वसनीयता में योगदान करती है।



एसटी कनेक्टर्स का व्यापक रूप से विनिर्माण संयंत्रों, तेल और गैस सुविधाओं और परिवहन प्रणालियों सहित विभिन्न औद्योगिक अनुप्रयोगों में उपयोग किया जाता है। ये कनेक्टर ऐसे वातावरण के लिए उपयुक्त हैं जहां ऑप्टिकल केबल खींचने या झुकने जैसे शारीरिक तनाव के अधीन हो सकते हैं। एसटी कनेक्टर की मजबूत संरचना इसे इन तनावों का सामना करने और विश्वसनीय कनेक्शन बनाए रखने में सक्षम बनाती है।



एसटी कनेक्टर्स का एक अन्य लाभ एकल {{0}मोड और मल्टी{1}}मोड ऑप्टिकल फाइबर दोनों के साथ उनकी अनुकूलता है। यह बहुमुखी प्रतिभा इसे लंबी दूरी के संचार से लेकर स्थानीय क्षेत्र नेटवर्क तक, अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए उपयुक्त बनाती है। एसटी कनेक्टर सिम्प्लेक्स और डुप्लेक्स कॉन्फ़िगरेशन दोनों में उपलब्ध हैं, जो एकल ऑप्टिकल फाइबर या अलग ट्रांसमिटिंग और ऑप्टिकल फाइबर प्राप्त करने के माध्यम से द्विदिश संचार को सक्षम करते हैं।



निष्कर्षतः, ऑप्टिकल फाइबर कनेक्टर्स की दुनिया विशाल और जीवंत है। सही कनेक्टर चुनने के लिए एप्लिकेशन की विशिष्ट आवश्यकताओं को समझने और आकार, संगतता और भविष्य की स्केलेबिलिटी जैसे कारकों पर विचार करने की आवश्यकता होती है। संचार नेटवर्क की विश्वसनीयता और दक्षता इन कनेक्टर्स के सावधानीपूर्वक चयन और उचित रखरखाव पर निर्भर करती है।
