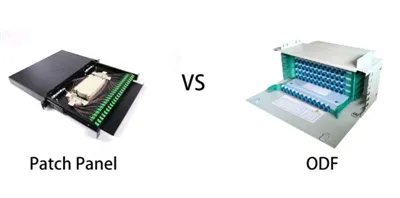

सतह से परे: क्यों एक ओडीएफ सिर्फ एक बड़े पैच पैनल से कहीं अधिक है

पैच पैनल क्या करता है: दृश्यमान इंटरफ़ेस

पैच पैनल में आमतौर पर क्या शामिल होता है:

• क्रॉस-कनेक्शन के लिए एडेप्टर पोर्ट

• बुनियादी केबल एंकरिंग

• एक कॉम्पैक्ट, स्पेस-कुशल फॉर्म फैक्टर



पैच पैनल में आमतौर पर क्या शामिल नहीं होता है:

• फीडर केबलों के लिए स्थायी ब्याह सुरक्षा

• अतिरिक्त फाइबर के लिए व्यवस्थित सुस्त भंडारण

• पीएलसी स्प्लिटर्स के लिए निर्मित इन माउंटिंग

• बड़े{{1}व्यास वाले केबलों के लिए मल्टी{{0}केबल एंट्री सीलिंग

• निश्चित पोर्ट संख्या से परे स्केलेबल क्षमता

सरल वातावरणों के लिए, जैसे डेटा सेंटर में एकल उपकरण रैक, या एक छोटी दूरसंचार कोठरी, पैच पैनल अक्सर सही उपकरण होता है। यह अनावश्यक जटिलता के बिना एक स्वच्छ इंटरफ़ेस प्रदान करता है।

लेकिन जब पैच पैनल का उपयोग ऐसी भूमिका में किया जाता है जो अधिक मांग करती है, तो सीमाएं जल्दी ही स्पष्ट हो जाती हैं।



ओडीएफ क्या करता है: संपूर्ण प्रणाली

ओडीएफ कोई एकल घटक नहीं है। यह एक केंद्रीय नेटवर्क नोड पर फाइबर के पूरे जीवनचक्र को प्रबंधित करने के लिए इंजीनियर किया गया एक संपूर्ण सिस्टम है। जहां एक पैच पैनल एक कनेक्शन बिंदु प्रदान करता है, वहीं एक ओडीएफ एक घर प्रदान करता है।

यहां पांच क्षमताएं हैं जो मूल रूप से ओडीएफ को पैच पैनल से अलग करती हैं:

1. इंटीग्रेटेड स्प्लिस प्रोटेक्शन

किसी भी बाहरी प्लांट नेटवर्क में, केंद्रीय कार्यालय या वितरण बिंदु में प्रवेश करने वाले फीडर केबल को एडॉप्टर पोर्ट से कनेक्ट होने वाले पिगटेल से स्थायी रूप से जोड़ा जाना चाहिए। ये स्प्लिसेस नेटवर्क में सबसे महत्वपूर्ण और सबसे कमजोर बिंदु हैं।

पैच पैनल में स्प्लिसिंग का कोई प्रावधान नहीं है। जोड़ कहीं और लगाए जाने चाहिए, अक्सर रैक में कहीं लगे हुए अलग-अलग ब्याह बाड़ों में, जिससे एक अलग और गन्दा इंस्टॉलेशन बन जाता है।

हालाँकि, एक ओडीएफ में सीधे फ्रेम में निर्मित समर्पित स्प्लिस ट्रे शामिल होती हैं। ये ट्रे प्रत्येक फ़्यूज़न स्प्लिस को गर्मी सिकुड़ने वाली आस्तीन से बचाती हैं, उन्हें आसान पहचान के लिए व्यवस्थित करती हैं, और उन्हें कंपन और आंदोलन से सुरक्षित करती हैं। परिणाम एक स्वच्छ, एकीकृत समाधान है जहां स्प्लिसिंग और समाप्ति एक प्रणाली में एक साथ रहते हैं।

2. सुस्त फाइबर भंडारण

फ़ाइबर ऑप्टिक केबल कभी भी बिल्कुल सही लंबाई पर नहीं आते हैं। हमेशा अतिरिक्त स्लैक होता है जिसे सावधानीपूर्वक कुंडलित करके संग्रहीत किया जाना चाहिए, किंक से संरक्षित किया जाना चाहिए, और सिग्नल हानि का कारण बनने वाले सूक्ष्म मोड़ को रोकने के लिए उचित मोड़ त्रिज्या पर बनाए रखा जाना चाहिए।

पैच पैनल में स्लैक स्टोरेज के लिए कोई जगह नहीं होती है। अतिरिक्त फ़ाइबर रैक के पीछे शिथिल रूप से कुंडलित हो जाता है, जिसे अक्सर टेप या ज़िप से ऐसे तरीके से बांधा जाता है जो मोड़ त्रिज्या आवश्यकताओं का उल्लंघन करता है।

एक ओडीएफ को व्यवस्थित स्लैक स्टोरेज के साथ डिज़ाइन किया गया है। स्पूल, गाइड और समर्पित स्टोरेज ट्रे तकनीशियनों को अतिरिक्त फाइबर को अच्छी तरह से कुंडलित करने और सुरक्षित करने की अनुमति देते हैं, उचित मोड़ त्रिज्या बनाए रखते हैं और फाइबर को भविष्य में हैंडलिंग क्षति से बचाते हैं।

3. इंटीग्रेटेड स्प्लिटर माउंटिंग

एफटीटीएच और एफटीटीएक्स नेटवर्क कई उपयोगकर्ताओं को एकल ऑप्टिकल सिग्नल वितरित करने के लिए पीएलसी स्प्लिटर्स पर भरोसा करते हैं। ये स्प्लिटर्स -चाहे 1x2, 1x4, 1x8, 1x16, या 1x32-वितरण बिंदु के भीतर रखे, संरक्षित और व्यवस्थित किए जाने की आवश्यकता है।

पैच पैनल में स्प्लिटर्स के लिए कोई प्रावधान नहीं है। इन्हें अक्सर ब्रैकेट के साथ बाहरी रूप से लगाया जाता है या बस अलमारियों के अंदर ढीला छोड़ दिया जाता है, जिससे अव्यवस्था पैदा होती है और रखरखाव के दौरान क्षति का खतरा बढ़ जाता है।

ओडीएफ में समर्पित स्प्लिटर माउंटिंग स्लॉट शामिल हैं, जो मानक पीएलसी स्प्लिटर मॉड्यूल को सुरक्षित रूप से रखने के लिए डिज़ाइन किए गए हैं। स्प्लिटर्स एडॉप्टर पैनल की तरह ही अपनी जगह पर स्लाइड करते हैं, जिससे एक साफ, पेशेवर इंस्टॉलेशन बनता है जिसे बनाए रखना और स्केल करना आसान होता है।

4. व्यावसायिक केबल प्रवेश प्रबंधन

एक केंद्रीय वितरण बिंदु पर, कई बड़े -व्यास वाले फीडर केबल बाहरी संयंत्र मार्गों से फ्रेम में प्रवेश करते हैं। ये केबल महत्वपूर्ण तन्यता ताकत वाले सदस्यों (स्टील या अरैमिड यार्न) को ले जाते हैं और तनाव को अंदर के नाजुक तंतुओं तक पहुंचने से रोकने के लिए इन्हें ठीक से लगाया जाना चाहिए।

एक पैच पैनल आम तौर पर न्यूनतम तनाव राहत के साथ छोटे केबल प्रवेश छेद प्रदान करता है, जो इनडोर जम्पर केबल के लिए पर्याप्त होता है, लेकिन बाहरी प्लांट फीडर केबल के लिए नहीं।

एक ओडीएफ को मजबूत केबल एंट्री सिस्टम के साथ इंजीनियर किया गया है। हेवी ड्यूटी क्लैंप, सीलिंग ग्रोमेट्स, और समर्पित स्ट्रेंथ मेंबर फिक्सेशन पॉइंट यह सुनिश्चित करते हैं कि प्रत्येक प्रवेश करने वाली केबल ठीक से लगी हुई है, धूल और नमी से सील है, और खींचने वाली ताकतों से सुरक्षित है।

5. स्केलेबल क्षमता

एक पैच पैनल में निश्चित पोर्ट घनत्व होता है: 1U में 24 पोर्ट, 2U में 48 पोर्ट। यदि आपको अधिक क्षमता की आवश्यकता है, तो आप अलग-अलग केबल प्रविष्टियों और अलग प्रबंधन के साथ अलग-अलग इकाइयों का एक स्टैक बनाते हुए एक और पैनल जोड़ें।

ओडीएफ को बड़े पैमाने पर डिजाइन किया गया है। मॉड्यूलर ट्रे, विनिमेय एडेप्टर पैनल और विस्तार योग्य फ्रेम क्षमता को 24 फाइबर से 144, 288, या इससे भी अधिक तक बढ़ने की अनुमति देते हैं, सभी एक एकल, एकीकृत प्रणाली के भीतर। जब क्षमता बढ़ाने की आवश्यकता होती है, तो आप मॉड्यूल जोड़ते हैं, पूरे नए फ़्रेम नहीं।



व्यवहार में भेद क्यों मायने रखता है

जब आपको वास्तव में ओडीएफ की आवश्यकता हो तो पैच पैनल चुनने से परिचालन संबंधी समस्याओं का सामना करना पड़ता है:

• स्प्लिसेज़ को धूल, नमी और आकस्मिक गड़बड़ी के संपर्क में छोड़ दिया गया है

• ढीले रेशे बेतरतीब ढंग से कुंडलित होकर {{0}सूक्ष्म मोड़ पैदा करते हैं जो सिग्नल की गुणवत्ता को ख़राब कर देते हैं

• टेप या ज़िप टाई के साथ लगाए गए स्प्लिटर्स एक रखरखाव दुःस्वप्न के घटित होने की प्रतीक्षा कर रहे हैं

• केबल प्रवेश बिंदुओं को खोल दिया गया है, जिससे धूल, नमी और यहां तक ​​कि कीट भी प्रवेश कर सकेंगे

• क्षमता विस्तार के लिए संपूर्ण नए फ़्रेमों की आवश्यकता होती है, बेमेल उपकरणों का एक पैचवर्क बनाना

ये शॉर्टकट पैसे नहीं बचाते. वे लागत को अग्रिम खरीद से दीर्घकालिक परिचालन में स्थानांतरित कर देते हैं: अधिक बार विफलताएं, लंबे समय तक समस्या निवारण घंटे, सेवा में रुकावट का अधिक जोखिम, और बुनियादी ढांचे का अंतिम प्रतिस्थापन जो कभी भी इसकी वास्तविक भूमिका के लिए डिज़ाइन नहीं किया गया था।



अंगूठे का एक व्यावहारिक नियम

जब आप एक ही रैक या कैबिनेट के भीतर केबल समाप्त कर रहे हों तो पैच पैनल का उपयोग करें, जहां सभी स्प्लिसिंग, स्लैक स्टोरेज और स्प्लिटिंग को कहीं और नियंत्रित किया जाता है -आमतौर पर एक अलग ओडीएफ या स्प्लिस बाड़े में।

जब आप किसी नेटवर्क सेक्शन के लिए केंद्रीय वितरण बिंदु का प्रबंधन कर रहे हों तो ओडीएफ का उपयोग करें। {{0}जहां फीडर केबल बाहर से प्रवेश करते हैं, स्प्लिसेस बनाए जाते हैं, स्प्लिटर्स रखे जाते हैं, और फाइबर को कई डाउनस्ट्रीम स्थानों पर दीर्घकालिक सेवा के लिए व्यवस्थित किया जाता है।

संक्षेप में:पैच पैनल एक विशिष्ट, सीमित भूमिका के लिए डिज़ाइन किया गया एक घटक है। ओडीएफ एक प्रणाली है जिसे आपके फाइबर वितरण नेटवर्क के हृदय के रूप में काम करने के लिए डिज़ाइन किया गया है।
